不到 10 块钱的以太网串口(ZNE-300T 资料分享)

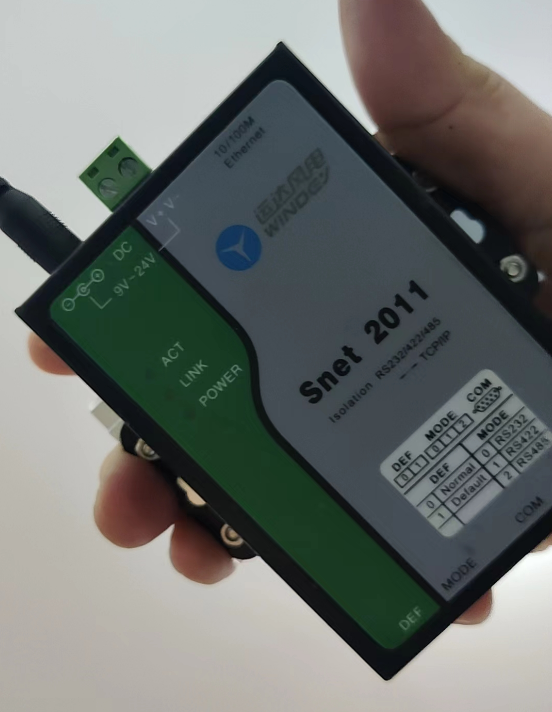

感谢航创强哥送的小盒子(运达风电 Snet2011)以太网串口,这个串口支持 RS232、RS422 以及 RS485 转以太网。并可以工作在 TCP Server、TCP Client、UDP、虚拟串口这几种模式下。
硬件以及拆解

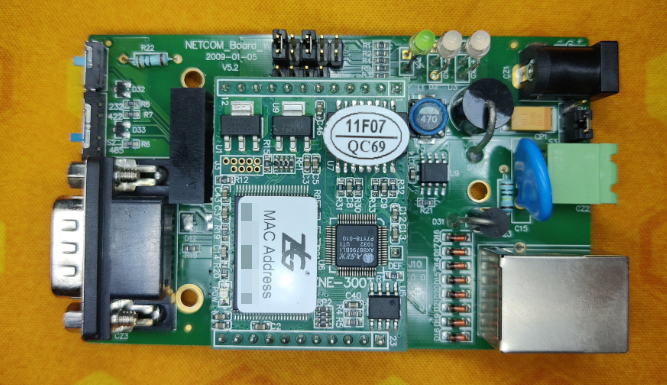

经过拆解,这个以太网串口,里面是一块 ZNE-300T 的模块,这个模块是致远电子(周立功)的产品。
整体采用直插设计,核心板 COM 扩展版分离。

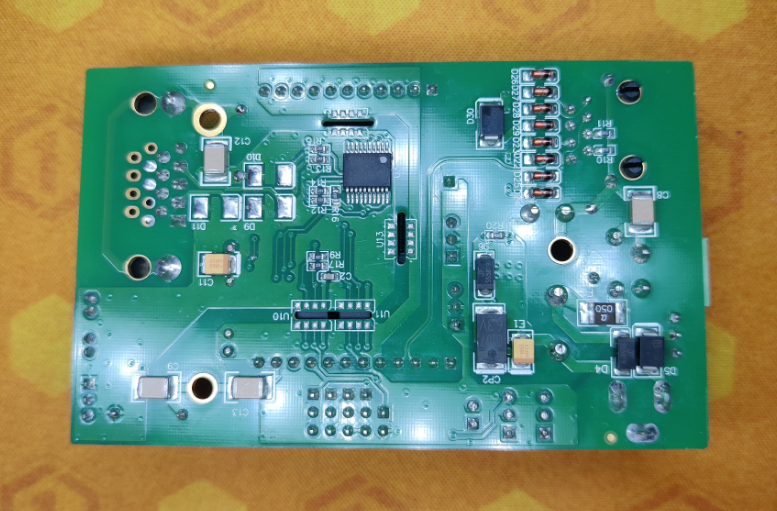

扩展板背面,如图。

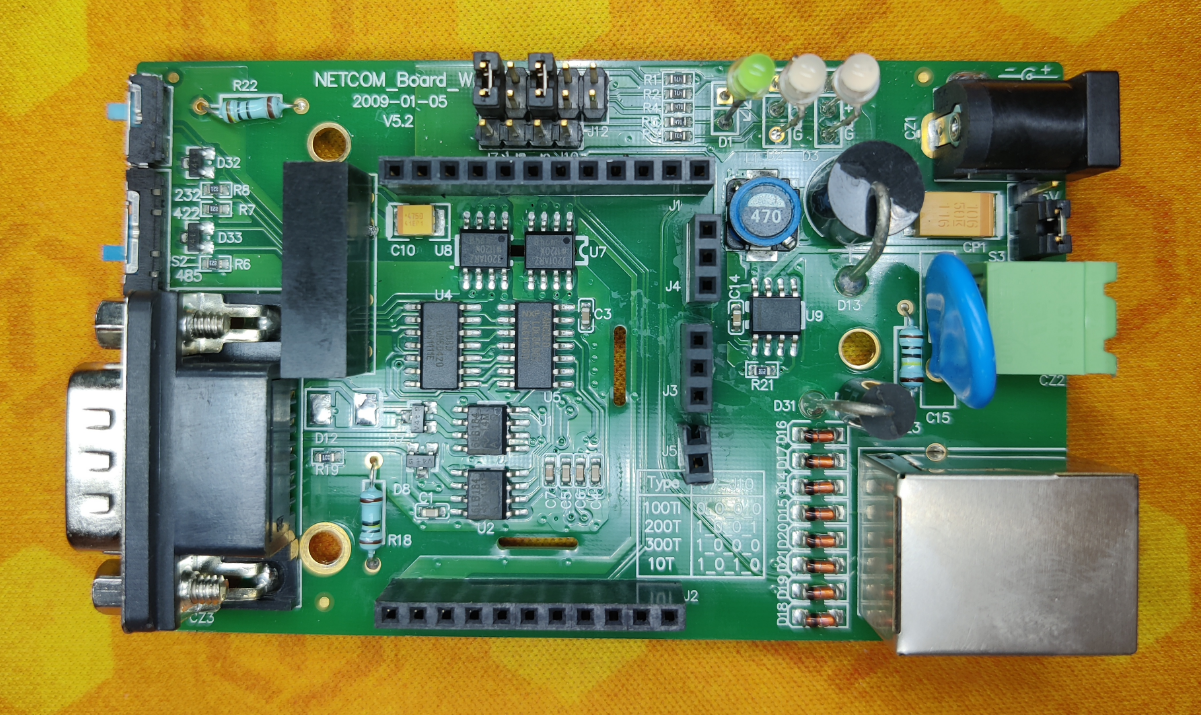

去掉核心板,扩展板是一块 2009-01-05 v5.2 的 NETCOM_Board_W。从这个板子上看,它还支持了 100TI/200T/300T/10T 这几种模块。

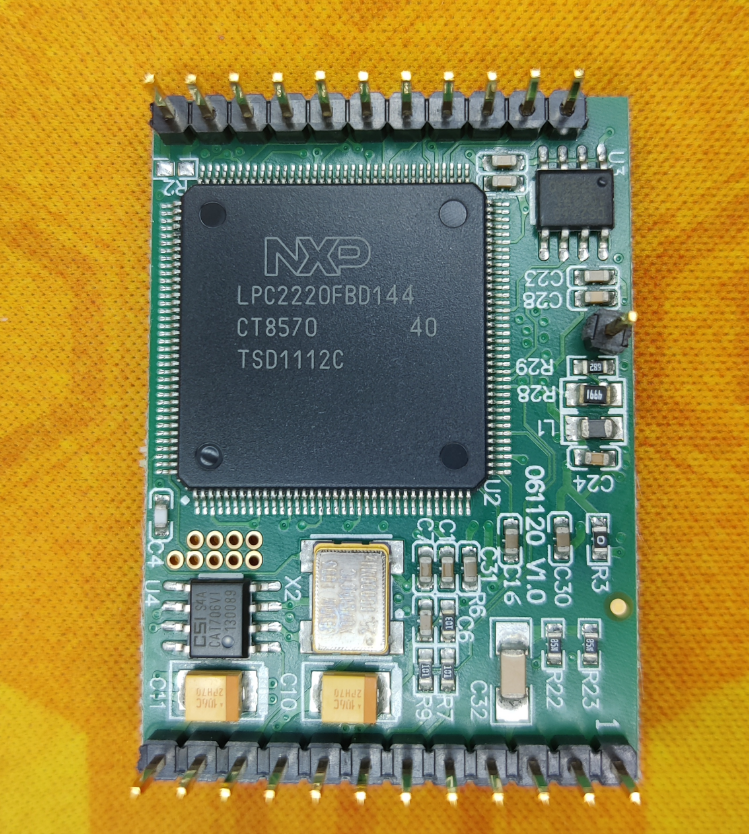

核心板的背面,是一颗恩智浦的 16/32 位 ARM 处理器,带 10 位 ADC。
资料收集
由于该芯片已经停产了,我尝试联系了厂家,厂家的技术支持也找不到这个产品的资料了。通过各种渠道搜罗一番,可能是目前是比较全的资料了,共享给大家。
这个盒子有个问题,当进入 BootLoader 模式下,其它功能都无效,且无法退出,必须要用得给他传个新固件,否则就会一直卡在 BootLoader 上,资料里有一个固件可以给大家用一下。
下载地址:和谐科技云盘
- 工具
- 【超级终端】HypertrmCN.zip
- ENCFileManage.zip
- TCPUDPDebug_Setup_1.038.exe
- ZNetCManager_V1.303_Setup.EXE
- ZNetCom3.75_Setup.exe
- 固件包
- zne-300t_low_v1.15.bin
- ZNE-100TL_300T 固件升级方法.pdf
- 文档&例程&笔记
- 【应用笔记】以太网串口设备应用案例(通信,配置,网页,AD).zip
- C781330 以太网模块_ZNE-300TI*规格书_ZLG(致远电子) 以太网模块规格书.PDF
- COM_AT-指令集.pdf
- DB9-串口定义 (232-485-422).png
- ZNE 模块常见问题应对流程.pdf
以上资料不定期更新。
