4G DTU 扩展远程 Console

是的，我搞了一个 有人的 4G DTU 当 Remote Console 用了。

事情是这样的，之前也介绍过我是把 HomeLab 放在河北了，北京这边走互联线路和河北做对等连接，使我非常方便的可以使用河北的服务器和网络设备做实验。虽然操作对象一般都是地下室的机柜，但是难免会在出口的路由器上改配置。有两次手抖，在没开启安全模式的情况下就改了出口路由的配置，造成全家断网，而自己还没在河北，只能找家人拿笔记本，连热点接 Console 进行配置回滚，很麻烦。在一段时间里，我都是把要变更的配置总结一下，人回河北做配置，以防出错可以及时回滚。还有一次是因为电信宽带欠费，欠费后接口没有 Down 而是被劫持到了一个续费页面，造成了我的策略路由失效，没有成功的切到第二条移动宽带上，造成断网，最后很费劲的拔了一根网线（人工 Down 接口）才得以恢复。

几个朋友建议我，在有线宽带的基础上，连一个 4G Dongle，作为一根备用链路，可以随时连回去。查了一下常备一张 4G 手机卡着实有些浪费啊，我这十几块钱的套餐，没有那么多副卡。。而且 4G Dongle 的链路也依赖路由配置，如果是配置配错了，4G Dongle 也拉不回来。

某厂和运营商搞过一个远程开局的工具，只要把一个模块插在设备的 Console 口上，支持工程师就可以远程登录这个设备进行开局配置，不依赖现场是不是有有线网络。这一听，大概率就是一个 Remote Console 了。可是某宝搜了一圈，4G Console 都是按串口服务器卖的，价格无法接受。

偶然发现了有人这个 DTU，他支持 RS232/TTL/RS485的透传，MQTT等功能，那是不是可以当Remote Console 试试啊。不到百元价格，还送 8 年每个月 100M 流量（里面有一张 eSim），这太爽了。

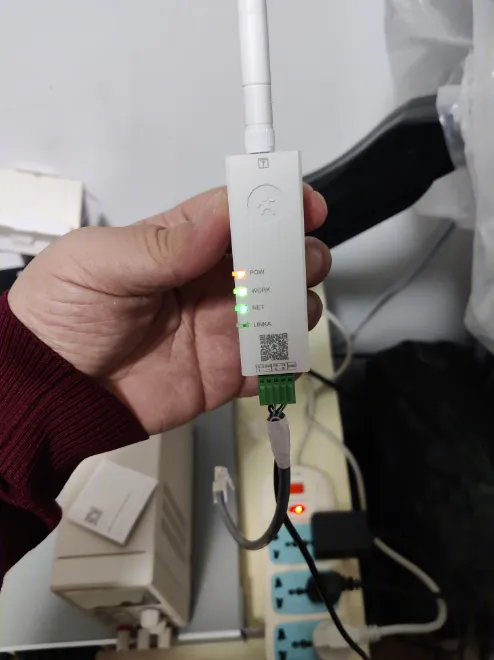

这个型号是 USR-DR15X，也叫口红 DTU。因为交换机一般是 RS232 的，所以可以直接买 RS232 款的。

它是 5v~24v 供电，甚至你路由器上有 USB 口，直接连在 USB 口上取电都行。

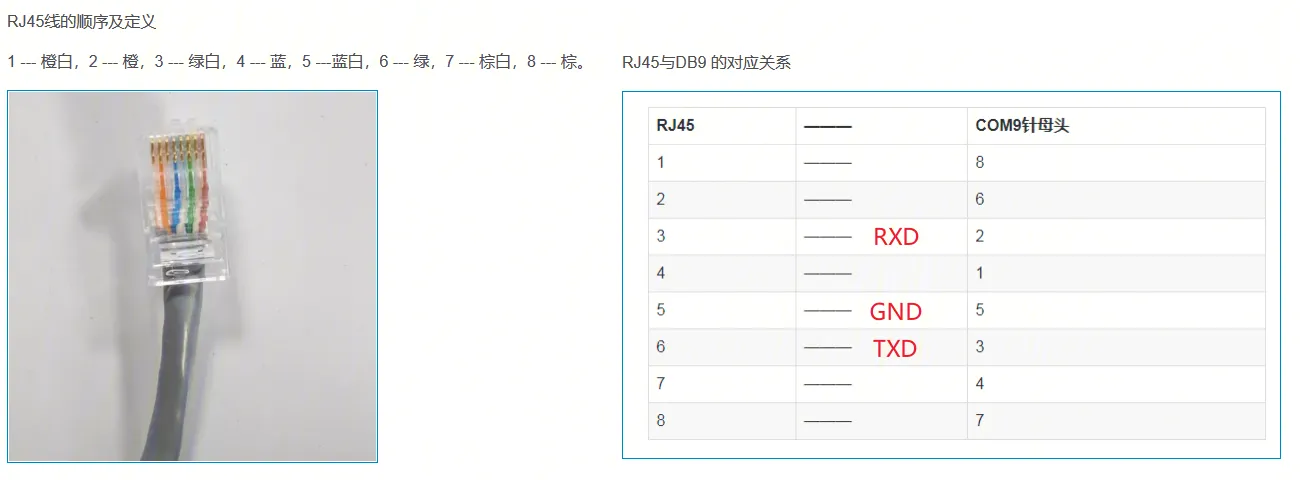

串口线序，我们一般现在用 DB9 接口和 RJ45 接口比较多，下面放俩线序，可能你得自己掐根线。

如果是 DB9，根据标准定义，需要接 2（RXD）3（TXD）5（GND）。

如果是 RJ45，根据标准定义，需要接绿白（RXD）绿（TXD）蓝白（GND）。

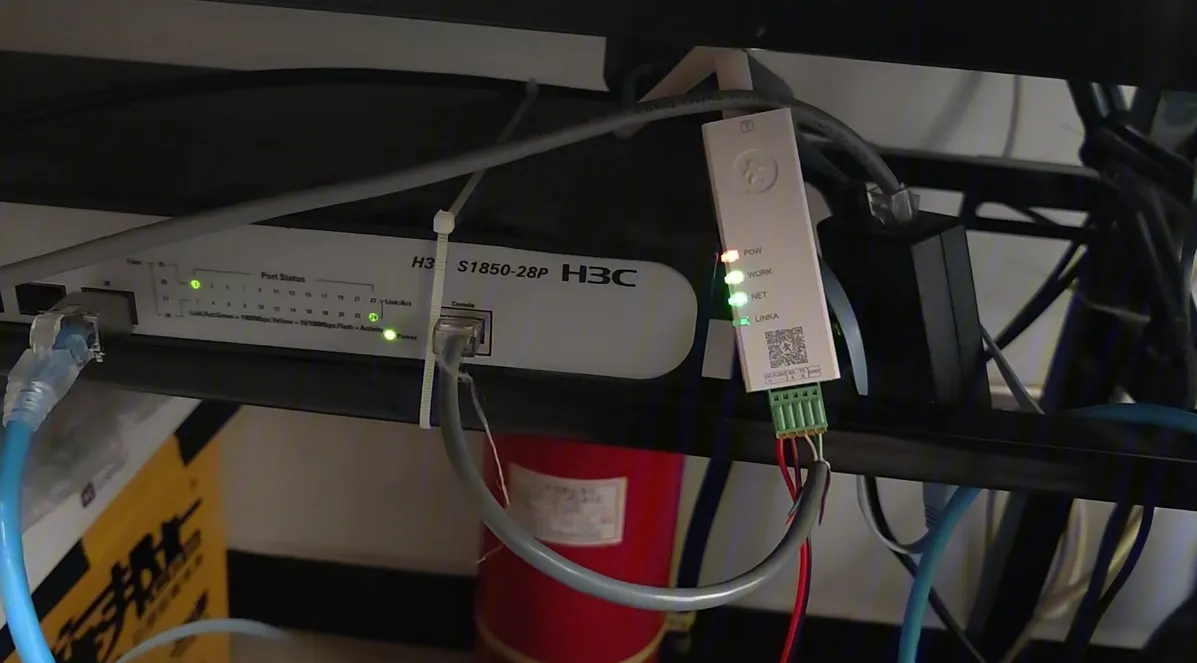

在 H3C 交换机上测试。

登录 USR 控制台 对网关进行初始化配置，可以参考附带的小卡片。工作模式选有人云透传。串口参数以交换机侧的参数为准，比如我的 Mikrotik 是 115200 的波特率。

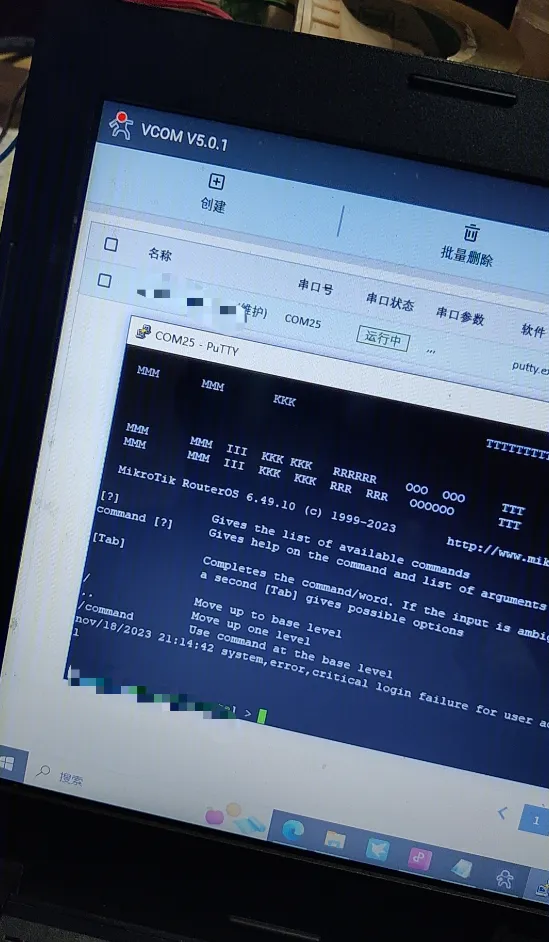

下载 USR 的 VCOM 软件（针对之前选择使用有人云透传的方式，下载有人云的 VCOM 软件），下载地址 https://www.usr.cn/Download/924.html 登录 USR 账号，绑定设备，映射给本地虚拟串口，然后用 Putty 连接即可。
