OneNET 麒麟座开发板开箱与介绍[前篇]

OneNET 是中移物联网有限公司搭建的开放、共赢设备云平台,为各种跨平台物联网应用、行业解决方案,提供简便的云端接入、存储、计算和展现。致力于帮助开发者快速打造物联网产品应用,降低开发成本。为了方便开发者接入 OneNET,中移物联自行设计了物联网开发套件,非常有幸能成为第一批拿到 麒麟座开发板 的用户,因为近期家中老人生病,无法对开发板做及时深入的研究,我个人深表歉意,希望有更多的开发者可以与 OneNET 交流,帮助中移物联对开发板进行完善。故本文为前篇,如有时间,我会及时补全下篇。

PART 1

#1

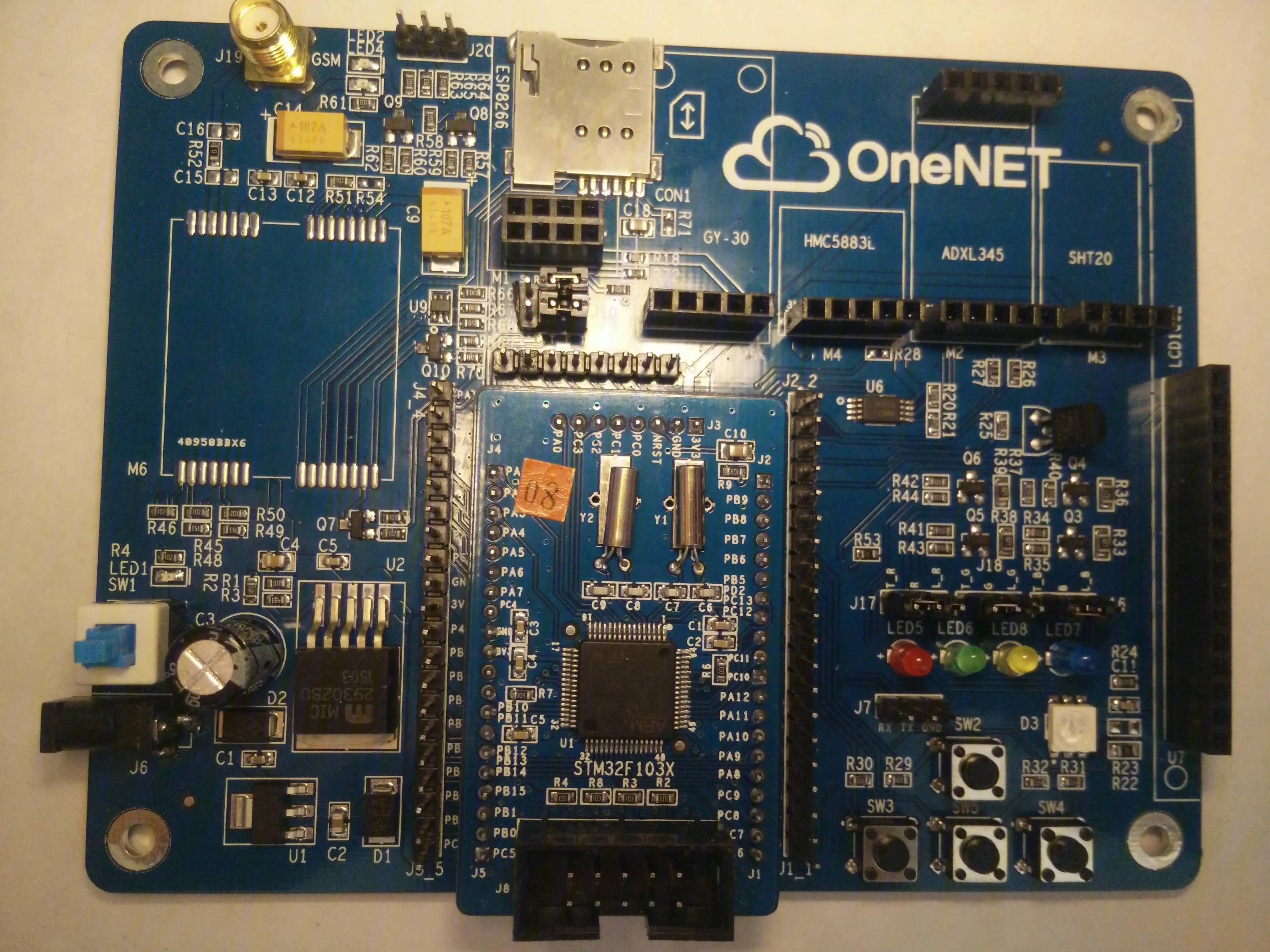

这就是麒麟座的主板,大小为 121mm*93.5mm,厚度达到新版1角硬币厚度。布局工整,电路板印刷清晰,小巧而轻便。

#2

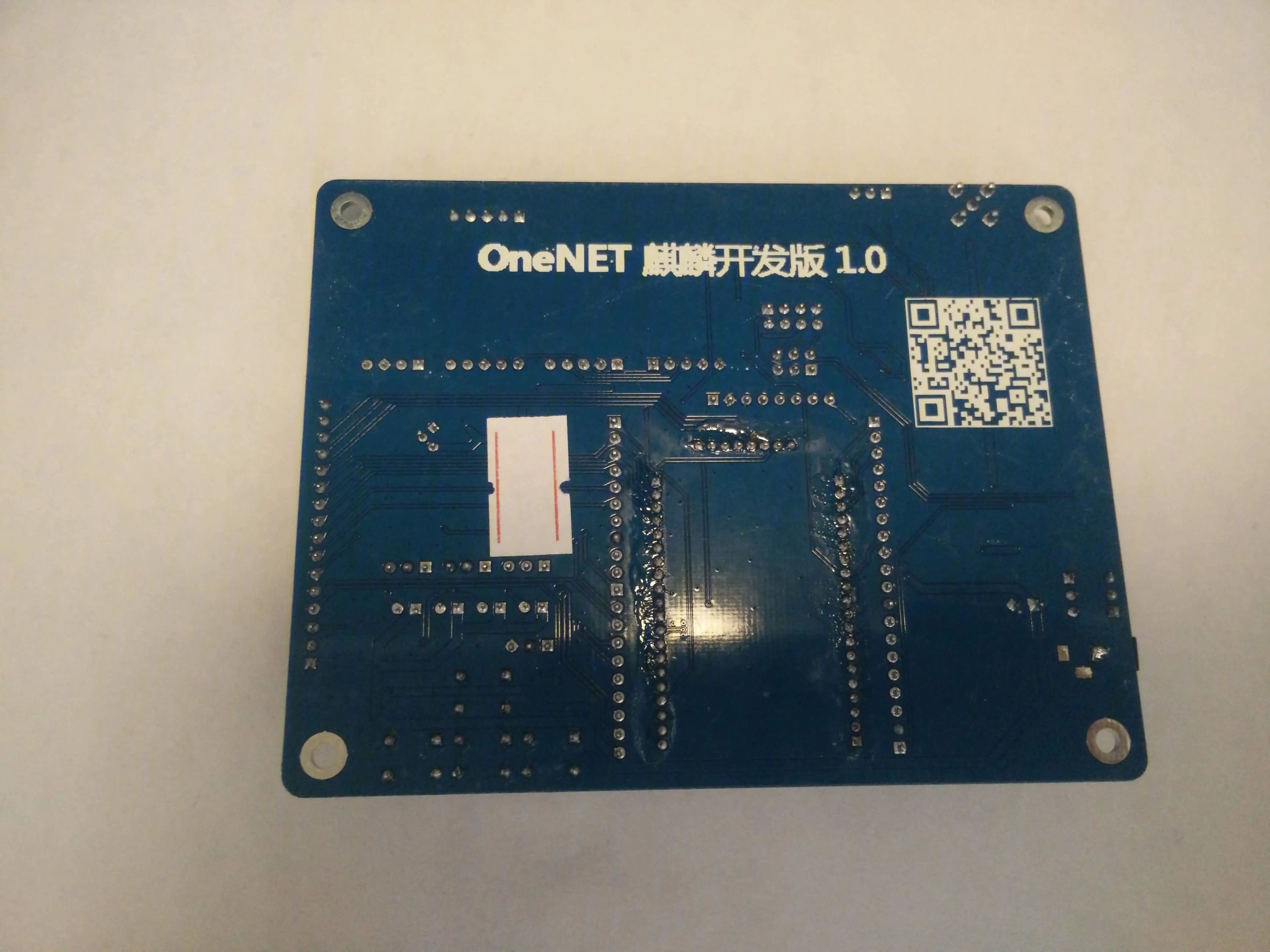

背板有 OneNET 麒麟开发板字样,并带有硬件版本号和二维码。

可能是首批的测试版,麒麟座背板有明显手工焊接的痕迹,且不集成 GSM 相关组件:M6311 模块(M6311 中移物联自主研发的工业级GSM通信模组)、GSM 天线。

我拿到的套件包括:OneNET 麒麟开发板 V1.0 底板一块;STM32F103 核心板一块;ST-LINK/V2 仿真器一套;JTAG 20PIN 转 10PIN 转接板及线一套;5V/2A 电源一套、ESP8266 WIFI 模块、光照传感器(GY-30)、磁场传感器(HMC5883L)、倾角传感器(ADXL345)、温湿度传感器(SHT20)各一个,跳线帽 5 个(已板载)。

#3

#4

可以选配的组件包括 STC12LE5A60S2 核心板和LCD1602A-3V3 屏幕

PART 2

麒麟座开发板采用了底座+核心板的结构,设计初衷是可以很方便的更换 MCU 类型。底座将核心板的 IO 使用排针全部引出。底座还带有红、绿、黄、蓝 LED 灯各一个,RGB 灯一个,轻触开关四个,TTL 调试接口一个。

#5

其中红、黄、绿三个 LED 灯与 RGB 灯共用了 IO 引脚,在使用过程中需要通过 J17、J18、J16 的跳线帽进行选择。

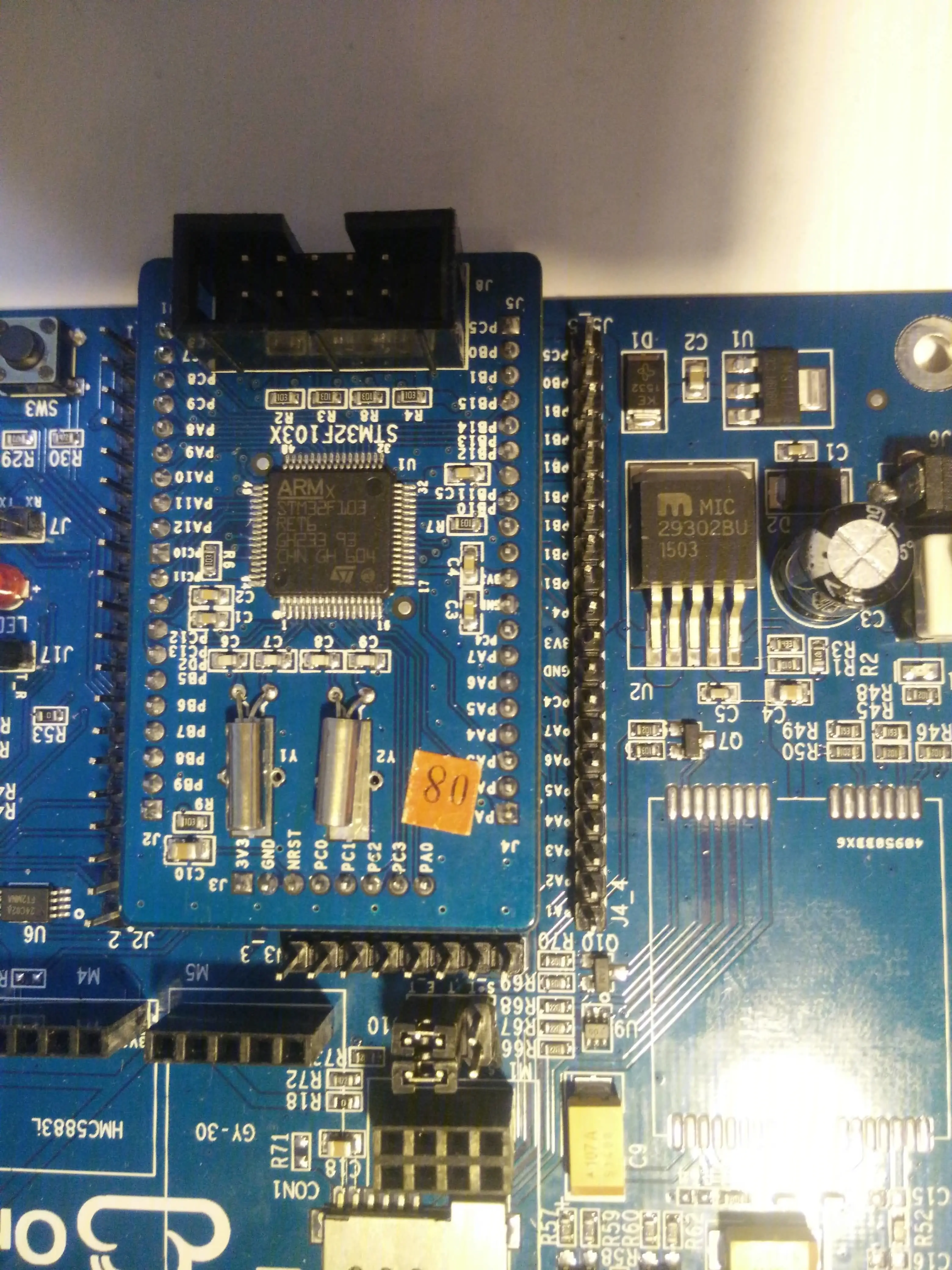

我收到的板子 MCU 是 STM32F103,完整型号为 STM32F103RET6,作为 STM32 系列增强型 MCU,使用了高性能的 ARM Cortex-M3 32 位的 RISC 内核,工作频率为72MHz,包含 512K 字节的闪存存储器,丰富的增强 I/O 端口和联接到两条 APB 总线的外设、 2 个 12 位的 ADC、3 个通用 16 位定时器和一个 PWM 定时器、标准和先进的通信接口————多达 2 个 I2C 和 SPI、 3 个 USART、一个 USB 和一个 CAN。其工作温度范围在 -40°C~85°C,可以满足一般工业要求,供电电压 2.0V 至 3.6V,功耗更低。

#5-1

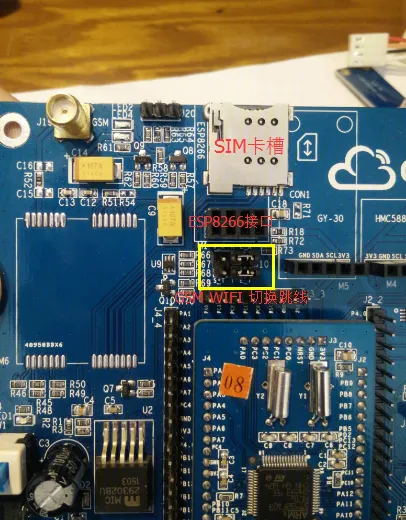

开发板只能二选一进行联网,可以通过 J10 的跳线帽进行选择。

#6

电源部分细节如图,不深入讨论:

#7

PART 3

在简单测试中,仅发现 8266 模块存在工作不稳定的现象但和其他开发者讨论发现并非个例,由于时间仓促,并未留下 log,暂时不做过多主关判断性的分析,详细评测请期待[后篇],我会分别对麒麟座的软硬件进行仔细测试。
